1、如果采用焊接工藝方法（例如釬焊）密封一個(gè)浮筒或密封一個(gè)中空結(jié)構(gòu)的末端，在進(jìn)行焊縫的最后密封時(shí)，為了防止熱空氣進(jìn)入容器而導(dǎo)致容器爆裂，將如何處理？

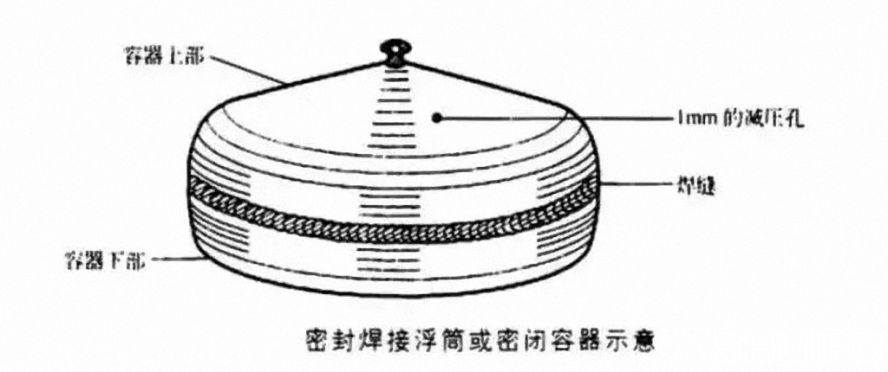

        首先在浮筒上鉆一個(gè)直徑1.5mm的減壓孔，以利于焊縫附近的熱空氣與外部空氣流通，然后進(jìn)行封閉焊接，最后焊密封減壓孔。當(dāng)焊接儲(chǔ)氣容器結(jié)構(gòu)時(shí)，也可以采用減壓孔。應(yīng)注意的是，在密閉容器中進(jìn)行焊接是十分危險(xiǎn)的，焊前應(yīng)確保容器或管子內(nèi)部清潔，并避免有易燃易爆物品或氣體存在。

2、當(dāng)需要采用熔化極氣體保護(hù)焊、藥芯焊絲氣體保護(hù)焊或鎢極氬弧焊將屏柵、金屬絲網(wǎng)或延伸金屬焊接到鋼結(jié)構(gòu)框架上，進(jìn)行焊接時(shí)金屬絲網(wǎng)容易產(chǎn)生燒穿和焊縫未熔合現(xiàn)象，應(yīng)如何進(jìn)行處理？

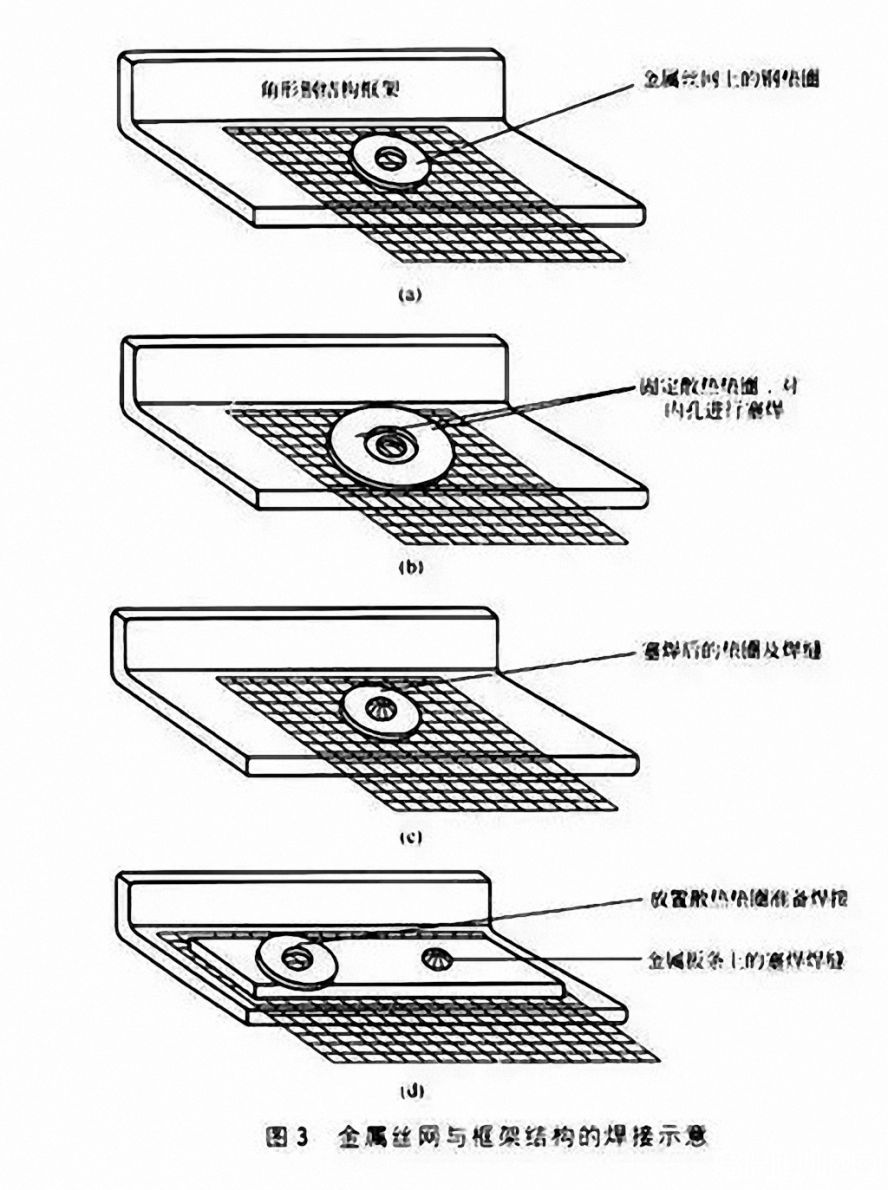

① 在金屬絲網(wǎng)或延伸金屬上放置非金屬墊圈并且將墊圈、金屬絲網(wǎng)和框架夾緊在一起，不允許采用含鉻或鍍鋅墊圈，墊圈應(yīng)采用未涂敷的，見圖3(a)。

② 在被焊位置的墊圈上部放置一個(gè)更大的墊圈作為散熱片。上墊圈應(yīng)具有一個(gè)比下墊圈更大的孔，以避免上墊圈也被焊接在一起。然后通過墊圈的兩個(gè)孔進(jìn)行塞焊，應(yīng)使焊縫處于下墊圈部分。操作者可以采取一些其他的方法得到足夠的熱量并進(jìn)行焊接，注意要防止周圍屏柵或金屬絲網(wǎng)燒穿，見圖3(b)和（c）。

③ 另一種方法是采用一個(gè)帶孔的金屬板條，將孔對準(zhǔn)需要焊接的部位，并放置散熱墊圈，然后進(jìn)行塞焊，見圖3(d)。
