激光焊接中，保護氣體會影響焊縫成型、焊縫質(zhì)量、焊縫熔深及熔寬，極大多數(shù)情況下，吹入保護氣體會對焊縫產(chǎn)生積極的影響作用，但是也可能會帶來不利的作用。

積極作用

1）正確的吹入保護氣體會有效保護焊縫熔池減少甚至避免被氧化；

2）正確的吹入保護氣體可以有效減小焊接過程中產(chǎn)生的飛濺；

3）正確的吹入保護氣體可以促使焊縫熔池凝固時均勻鋪展，使得焊縫成型均勻美觀；

4）正確的吹入保護氣體可以有效減小金屬蒸汽羽或者等離子云對激光的屏蔽作用，增大激光的有效利用率；

5）正確的吹入保護氣體可以有效減少焊縫氣孔。

    只要氣體種類、氣體流量、吹入方式選擇正確，完全可以獲得理想的效果。不正確的保護氣體使用方式也會給焊接帶來不利的影響。

不利影響

1不正確的吹入保護氣體可能會導(dǎo)致焊縫變差：

2選擇錯誤的氣體種類可能會導(dǎo)致焊縫產(chǎn)生裂紋，也可能會導(dǎo)致焊縫力學(xué)性能降低；

3選擇錯誤的氣體吹入流量可能會導(dǎo)致焊縫氧化更嚴(yán)重（無論是流量過大還是過小），也可能導(dǎo)致焊縫熔池金屬被外力干擾嚴(yán)重造成焊縫塌陷或者成型不均勻；

4選擇錯誤的氣體吹入方式會導(dǎo)致焊縫達不到保護效果甚至基本無保護效果或者對焊縫成型產(chǎn)生消極影響；

5吹入保護氣體會對焊縫熔深產(chǎn)生一定影響，尤其的是薄板焊接時，會減小焊縫熔深。

保護氣體的種類

    常用的激光焊接保護氣體主要有N2、Ar、He，其物化性質(zhì)各有差異，也因此對焊縫的作用效果也各不相同。

1氮氣N2

    N2的電離能適中，比Ar的高，比He的低，在激光作用下電離程度一般，可以較好的減小等離子體云的形成，從而增大激光的有效利用率。氮在一定溫度下可以與鋁合金、碳鋼發(fā)生化學(xué)反應(yīng)，產(chǎn)生氮化物，會提高焊縫脆性，微信公眾號:焊接人，韌性降低，對焊縫接頭的力學(xué)性能會產(chǎn)生較大的不利影響，所以不建議使用氮氣對鋁合金和碳鋼焊縫進行保護。

    而氮與不銹鋼發(fā)生化學(xué)反應(yīng)產(chǎn)生的氮化物可以提高焊縫接頭的強度，會有利于焊縫的力學(xué)性能提高，所以在焊接不銹鋼時可以使用氮氣作為保護氣體。

2氬氣Ar

    Ar的電離能相對最低，在激光作用下電離程度較高，不利于控制等離子體云的形成，會對激光的有效利用率產(chǎn)生一定的影響，但是Ar活性非常低，很難與常見金屬發(fā)生化學(xué)反應(yīng)，而且Ar成本不高，除此之外，Ar的密度較大，有利于下沉至焊縫熔池上方，可以更好的保護焊縫熔池，因此可以作為常規(guī)保護氣體使用。

3氦氣He

    He的電離能最高，在激光作用下電離程度很低，可以很好的控制等離子體云的形成，激光可以很好的作用于金屬，微信公眾號:微焊工，而且He活性非常低，基本不與金屬發(fā)生化學(xué)反應(yīng)，是很好的焊縫保護氣體，但是He的成本太高，一般大批量生產(chǎn)型產(chǎn)品不會使用該氣體，He一般用于科學(xué)研究或者附加值非常高的產(chǎn)品。

保護氣體的吹入方式

    保護氣體的吹入方式目前主要有兩種：一種是旁軸側(cè)吹保護氣體；另一種是同軸保護氣體。

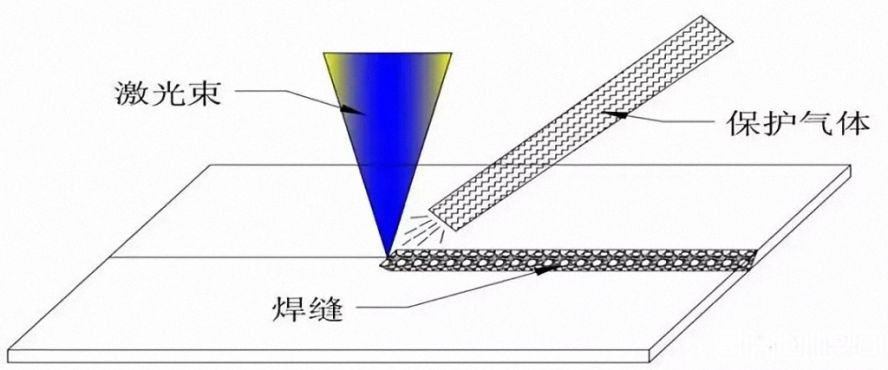

旁軸側(cè)吹保護氣體

 同軸保護氣體

    兩種吹入方式具體該怎么選擇是多方面綜合考慮的，一般情況下建議采用側(cè)吹保護氣體的方式。
